Ensaios de Extração no Local

Nos regulamentos estruturais (Eurocódigo 2, Eurocódigo 3, ETA das fixações, etc.) encontramos tabelas e fórmulas que nos permitem estimar a capacidade resistente de fixações mecânicas e químicas: tração, corte, combinação de esforços, influência do betão, distância às arestas, entre outros.

Mas a realidade da obra frequentemente diverge bastante da teoria.

O tipo de betão existente (resistência real, presença de agregados, microfissuras), o estado de conservação, a espessura efetiva da camada onde a fixação está ancorada, a qualidade da instalação (momento de aperto, limpeza do furo, profundidade exata, ângulo de aplicação) e até variações na própria fixação (lote, fabricante, tolerâncias) podem reduzir, por vezes de forma significativa, a capacidade declarada pelo fabricante.

Um exemplo muito comum nos dias de hoje é o parafuso autoperfurante utilizado em sistemas de fixação de painéis fotovoltaicos em coberturas metálicas ou em estruturas de suporte. A capacidade de tração e de corte deste tipo de fixação depende fortemente de:

• Espessura e tipo da chapa metálica
• Diâmetro e comprimento da rosca efetivamente engajada
• Qualidade do furo inicial e da perfuração
• Ausência de rebarbas ou deformações durante a instalação
• Condições ambientais (corrosão acelerada em zonas costeiras, por exemplo)

Por que fazer ensaios de extração no local?

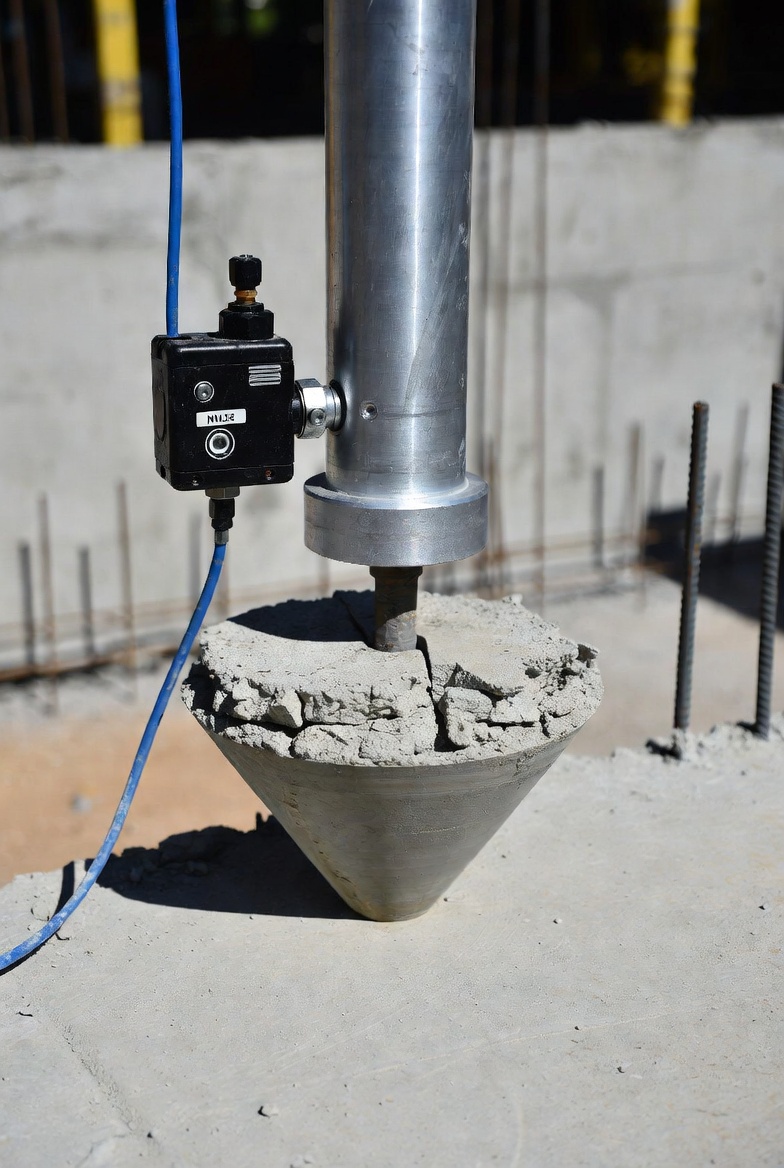

Os ensaios de pull-out (extração controlada) realizados diretamente na estrutura permitem medir a capacidade real das fixações nas condições exatas de instalação e de substrato. São ensaios semi-destrutivos que fornecem:

• Valor de ruptura efetivo
• Modo de rotura (extração do cone de betão, deslizamento da fixação, ruptura do parafuso, falha do substrato, etc.)
• Coeficiente de segurança real face às cargas de projeto
• Confirmação (ou não) da adequação da fixação escolhida para aquele caso específic

Estes ensaios são especialmente recomendados em:

• Parques fotovoltaicos de grande dimensão (cobertura de naves industriais, centrais solares em solo com estruturas metálicas)
• Reabilitações estruturais onde se utilizam fixações existentes ou novas em elementos antigos
• Obras em que as fichas técnicas do fabricante não cobrem exatamente a combinação de materiais existente
• Situações de responsabilidade acrescida (edifícios públicos, estruturas críticas, garantias bancárias)
• Utilizamos equipamentos de extração hidráulica calibrados (conforme EN 1881 e recomendações EOTA), com registo contínuo da força aplicada vs. deslocamento. Realizamos:

Como realizamos os ensaios na Loading

Utilizamos equipamentos de extração hidráulica, com registo contínuo da força aplicada vs. deslocamento. Realizamos:

• Ensaios de tração centrada (pull-out)
• Ensaios de tração com excentricidade controlada
• Ensaios de corte

Os resultados são analisados por engenheiros especializados e entregues num relatório técnico que inclui:

• Curvas força-deslocamento
• Modos de rotura observados
• Comparação com valores de projeto e valores ETA/ETAG
• Recomendações de reforço ou substituição, se necessário

Interessado em verificar a capacidade real das fixações do seu parque fotovoltaico ou da sua estrutura existente? Contacte a Loading. A nossa equipa realiza ensaios no local em todo o território nacional.
